Grafiken können für das Nahtaussehen, die Nahtvorbereitung und die Schweißfolge zur WPS selektiert werden. Beim Ausdruck einer WPS werden allerdings lediglich die Grafiken zur Nahtvorbereitung und zur Schweißfolge ausgegeben. Die Grafik zum nahtaussehen hat lediglich informativen Charakter. Die Auswahl kann durch Klicken der rechten Maustaste im für die Grafik vorgesehenen Bildschirmbereich oder durch Doppelklick erfolgen.

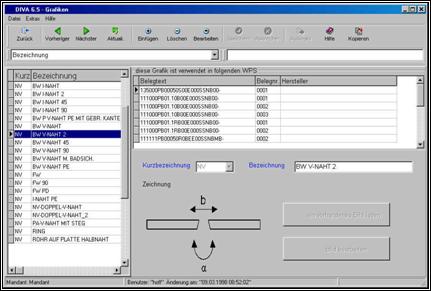

Das Programm wechselt in die Hilfstabelle der Grafiken, wo eine passende Grafik selektiert und über das Auswahlsymbol – alternativ ebenfalls durch Doppelklick - übernommen werden kann.
