Möchten Sie eine weitere Grafik in die Hilfstabelle aufnehmen, um sie für die Erstellung von Schweißanweisungen nutzen zu können, so können Sie Grafiken, die mit einem externen Zeichenprogramm erstellt wurden, nach DIVA importieren.

1. Schritt
WPS wählen

Haben Sie unter „Schweißanweisungen“ auf den Menüpunkt "Hilfstabelle Grafik" geklickt, erscheint ein Fenster mit der Übersicht der schon eingerichteten Grafiken. Klicken Sie auf das Bearbeitungssymbol "Einfügen", um eine neue Grafik in die Tabelle aufzunehmen.

2. Schritt
Datenangeben

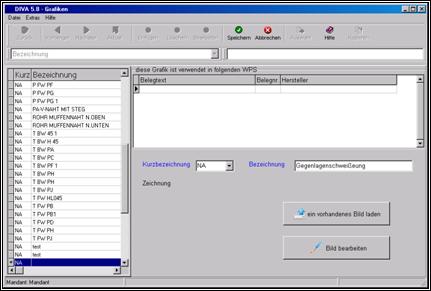

Wählen Sie die Kurzbezeichnung, dabei handelt es sich um eine Eingruppierung (NA = Nahtaussehen, NV = Nahtvorbereitung, SF = Schweißfolge), über die Grafiken gefiltert werden, und geben die Bezeichnung ein, unter der Sie die Grafik in der Übersicht suchen wollen.

3. Schritt
Grafik wählen

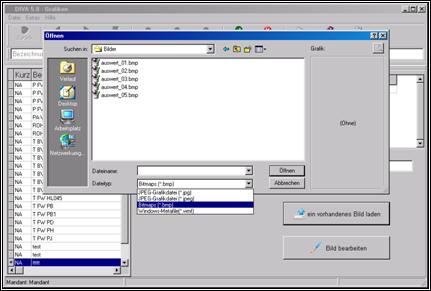

Klicken Sie auf den Button zum Import einer vorhandenen Grafik.

Wählen Sie in dem sich öffnenden Fenster das Verzeichnis, das Format der Grafikdatei und die zu importierende Datei.

4. Schritt
Grafik speichern

Übernehmen Sie die Datei durch Klicken auf den „Öffnen“ Button. Wählen Sie die Grafikart und geben die Bezeichnung für die Grafik ein und speichern die Grafik ab.
