Ausrüstung für das Widerstandsschweißen in der SLV-Duisburg
+ NEU + NEU + NEU + bei uns !
Unter der Rubrik +NEU+NEU+NEU+ stellen wir Ihnen einige Geräte und Zubehörteile vor, die innerhalb etwa der letzten 12 Monate neu in den Bereich Widerstandsschweißen der SLV Duisburg gekommen sind.
Gleichzeitig möchten wir uns damit auch herzlich bei den entsprechenden Firmen bedanken.
Bitte informieren Sie sich unter den bei den Geräten geschalteten Links direkt bei den Herstellern über deren Angebot!
(Hinweis an Hersteller: sollten wir versäumt haben Sie hier mit aufzuführen so melden Sie sich bitte!)

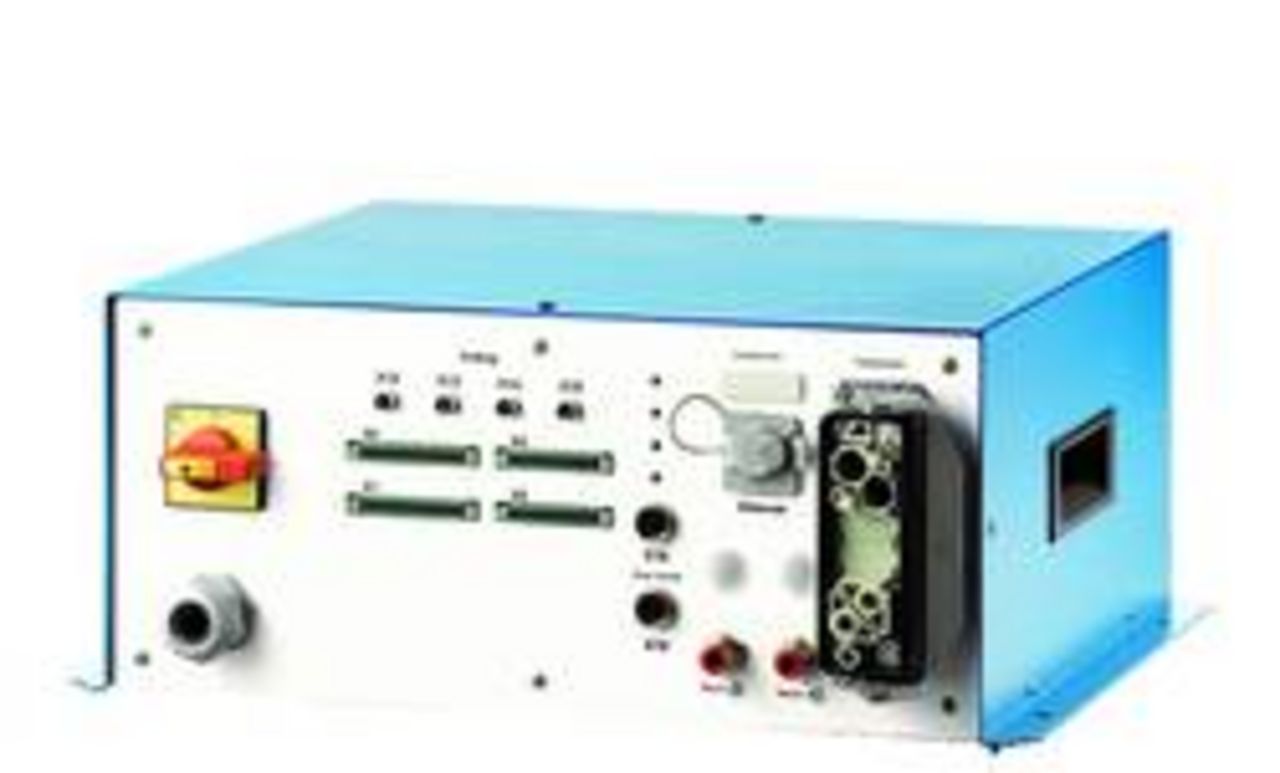

Harms+Wende PRIMUS +EXPERT-Trafo 10kHz
Seit Mitte 2016 steht der SLV Duisburg eine spezielle Stromquelle der Fa. Harms+Wende zur Verfügung.
PRIMUS verfügt über ein innovatives Steuerungskonzept, bei dem unterschiedlich geregelte Impulse in einem Schweißprogramm kombiniert werden können. Beispielsweise kann der erste Puls spannungsgeregelt (KUR), der zweite und dritte Puls stromgeregelt (KSR), der vierte in Skalenteilen (%) eingestellt werden etc.
Ähnliche Funktionen bieten auch, gerade im Kleinteilbereich, andere Steuerungen. Allerdings geht PRIMUS noch einen Schritt weiter: In einer Art grafischer Makroprogrammierung können Abbruch- und Umschaltbedingungen programmiert werden, die z.B. nach Erreichen bestimmter Elektrodenwege (Einsinken) oder Widerstandsschwellen den nächsten Schritt eher oder später starten.
Dank der 10kHz-Invertertechnik sind die Abläufe zeitlich fein einstellbar.
Besonderheiten:
- verschiedene Regelmodi (KSR, KUR,...)
- 10 kHz Inverter
- Ansteuerung über PC/Ethernet
- spezieller Trafo 10kHz (von EXPERT zur Verfügung gestellt)
Die Anlage wird als Einheit so vorbereitet, dass sie einfach an verschiedene Schweißeinrichtungen adaptiert werden kann.
Dies soll ein breites Einsatzspektrum für Untersuchungen vom Kleinteil- bis zum Buckelmutternschweißen ermöglichen.

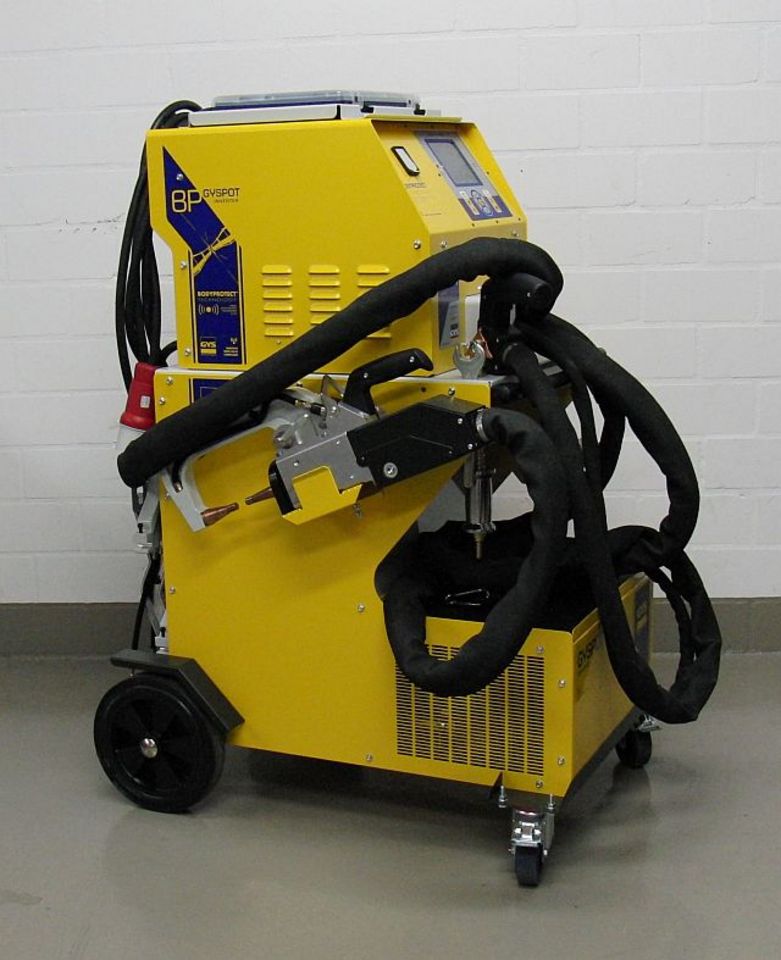

GYS BP LCX

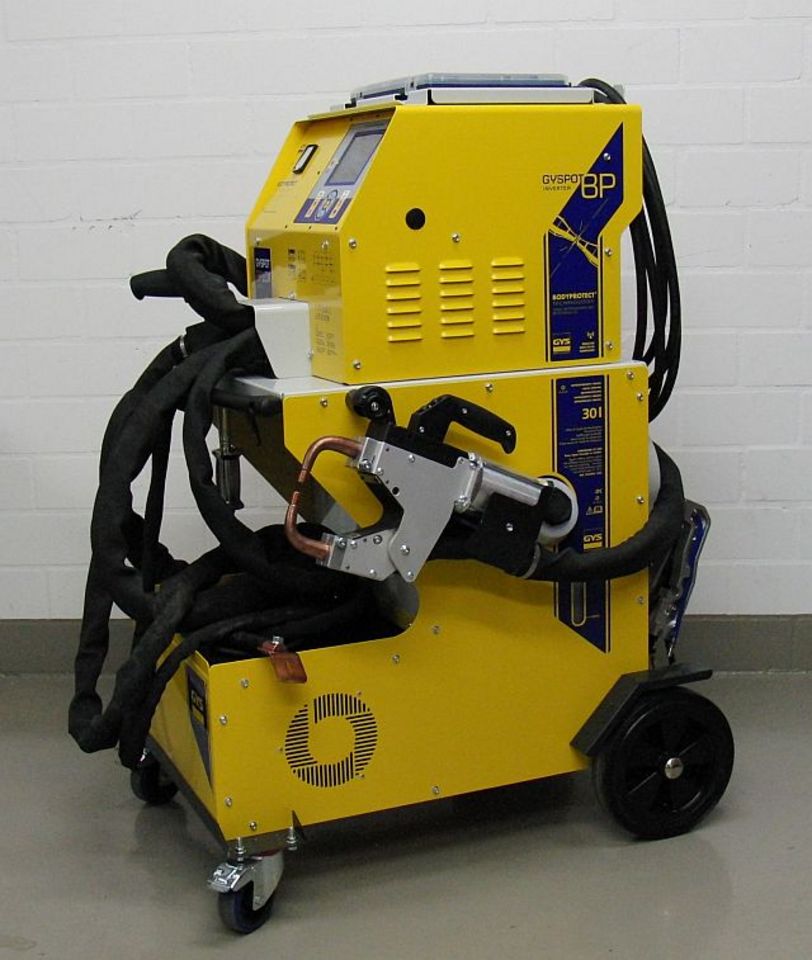

Die Fa. GYS aus Frankreich hat uns für Ausbildungszwecke und Versuche eine vielseitige Reparaturanlage zur Verfügung gestellt. Als "Kabelzangenanlage" können am im Gehäuse integrierten Trafo verschiedene Werkzeuge angeschlossen und ohne Installationsaufwand abwechselnd betrieben werden. Die Sekundärkabel sind erfreulich flexibel, wodurch die Handhabung der Zangen leicht fällt, auch wenn es eben eine Trafozange ist. Messungen der BG mit der SLV Duisburg zeigten, dass die EMF-Belastung trotz der Sekundärkabel ausreichend niedrig zu sein scheint.
Besonderheiten:
- verschiedene Einstellmodi, auch AUTOMATIK
- C-Zange
- X-Zange
- Stoßpunkter/Universalwerkzeug
- je nach Werkzeug und Armen bis c. 4,5kN und 13kA
- Inverteranlage (MF-DC)
HIE QMOD

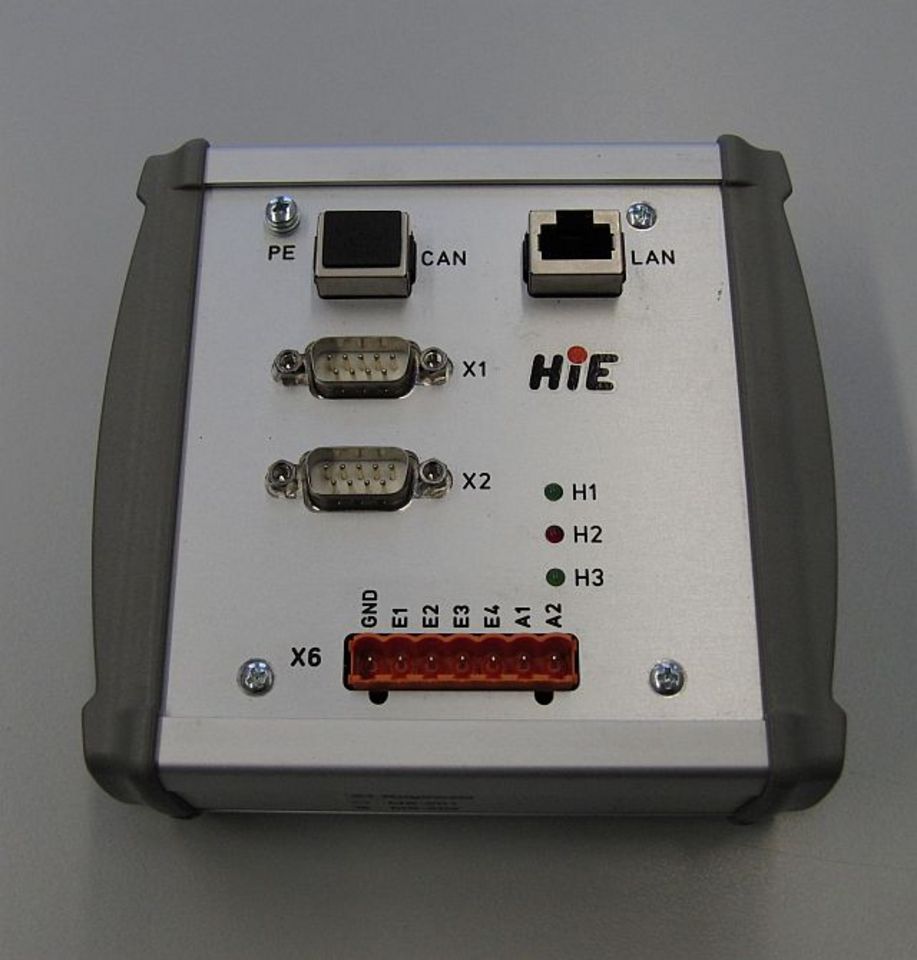

Die Fa. HIE fertigt neben Steuerungen auch Messtechnik für das Widerstandsschweißen. Dieses Gerät bietet die Möglichkeit, während des Schweißens Parameterkurven aufzuzeichnen (2 Kanäle) und mit vorgegebenen Kriterien zu vergleichen. Ziel ist eine zuverlässige Qualitätsaussage für die Schweißung.
Interessant ist die Lösung, mehrere dieser Gerät quasi "Standalone" an verschiedenen Anlagen zu installieren und die Messdaten über eine Netzwerkverbindung an einem PC gemeinsam zu archivieren und auszuwerten. Im Fehlerfall kann über einen Schaltausgang am QMOD an der betreffenden Anlage eine Warnmeldung bzw. Anlagenstopp ausgelöst werden.
Wir versprechen uns hiervon gute Ergebnisse für viele Anwendungen, u.a. auch für das Rollennahtschweißen, bei dem viele andere Messgeräte an ihre Grenzen stoßen..

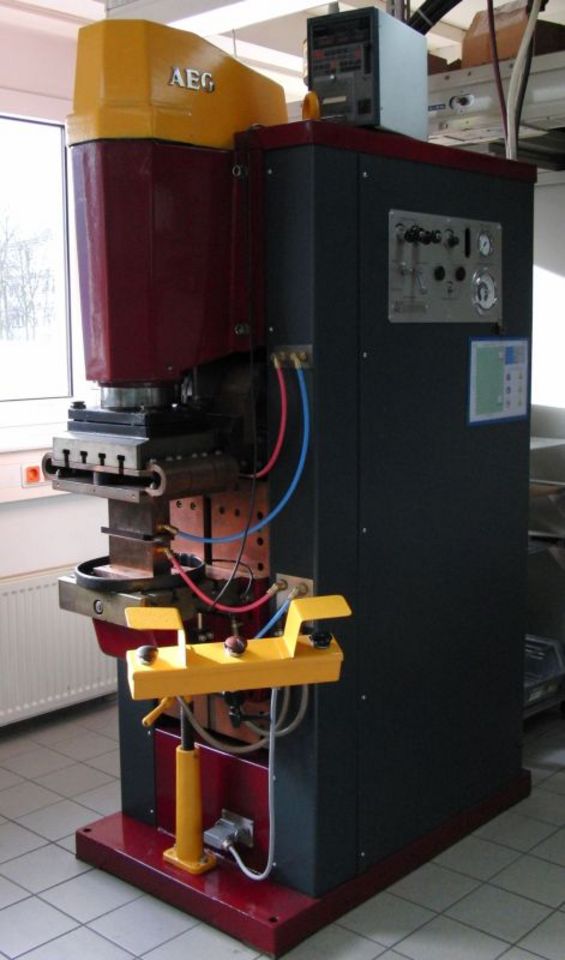

... zu Ihrer ersten groben Information: ein Ausschnitt unserer Möglichkeiten
Diese Seite gibt Ihnen einen ersten Überblick über Widerstandsschweißanlagen und Widerstandsschweißausrüstung der SLV Duisburg.
Damit denken wir, dass Sie einen guten Eindruck davon erhalten wie leistungsfähig der Widerstandsbereich der SLV Duisburg ist und dass wir der richtige Partner für Sie sind! Welche Möglichkeiten zur Zusammenarbeit sehen Sie? Lassen Sie uns darüber reden!
Bitte haben Sie Verständnis dafür, dass wir nicht alle unsere Anlagen und Geräte hier aufführen.
Vereinbaren Sie doch einfach einen Besuchstermin bei uns, so dass wir die Möglichkeiten für unsere Zusammenarbeit
direkt miteinander besprechen können!

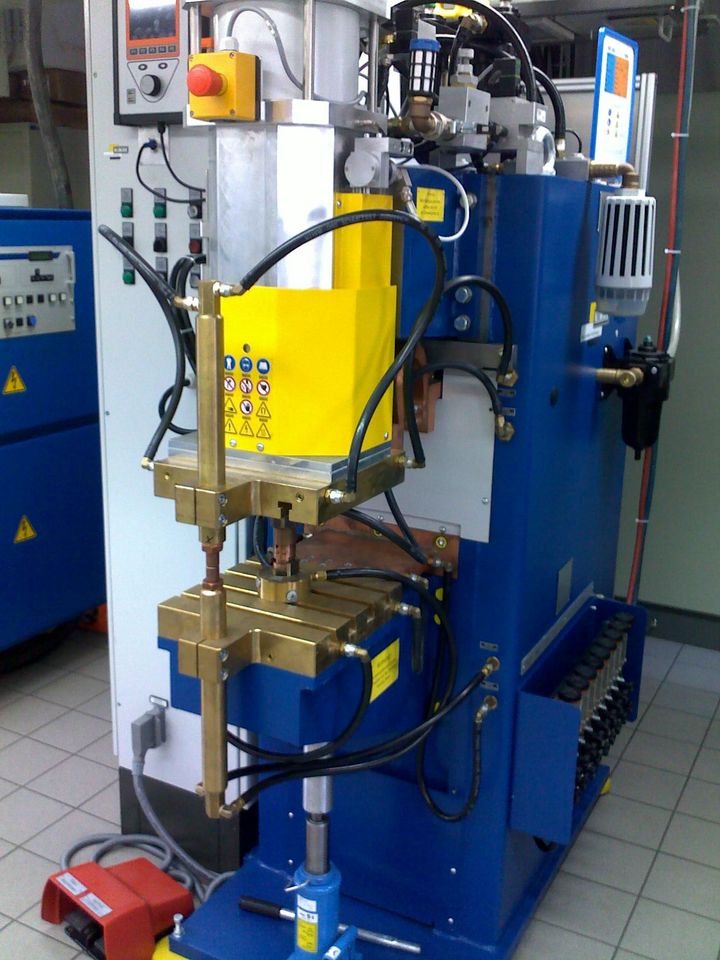

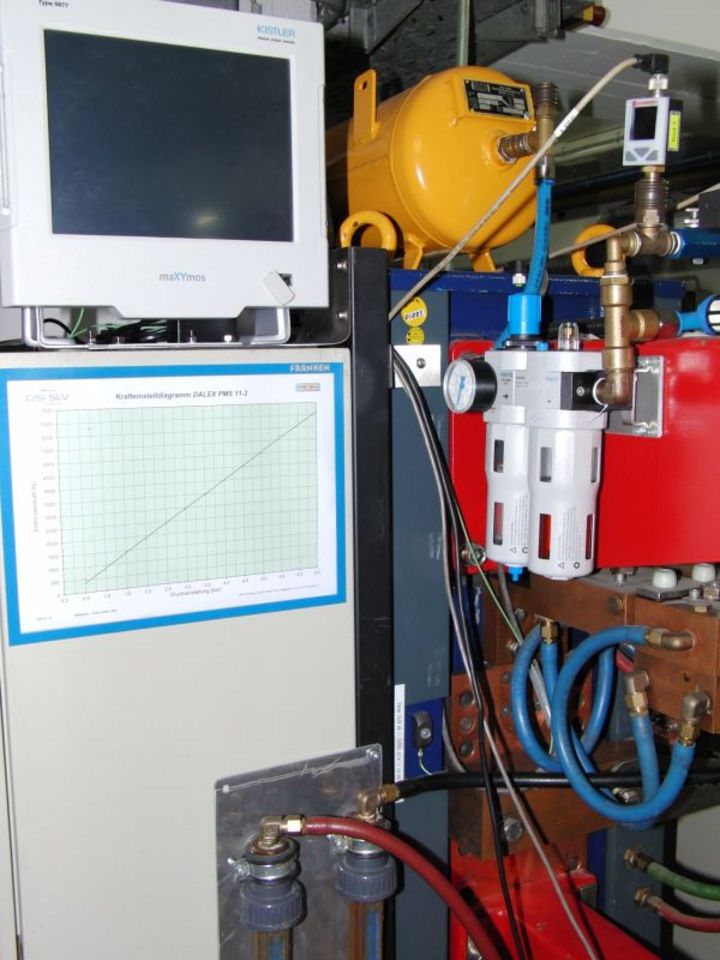

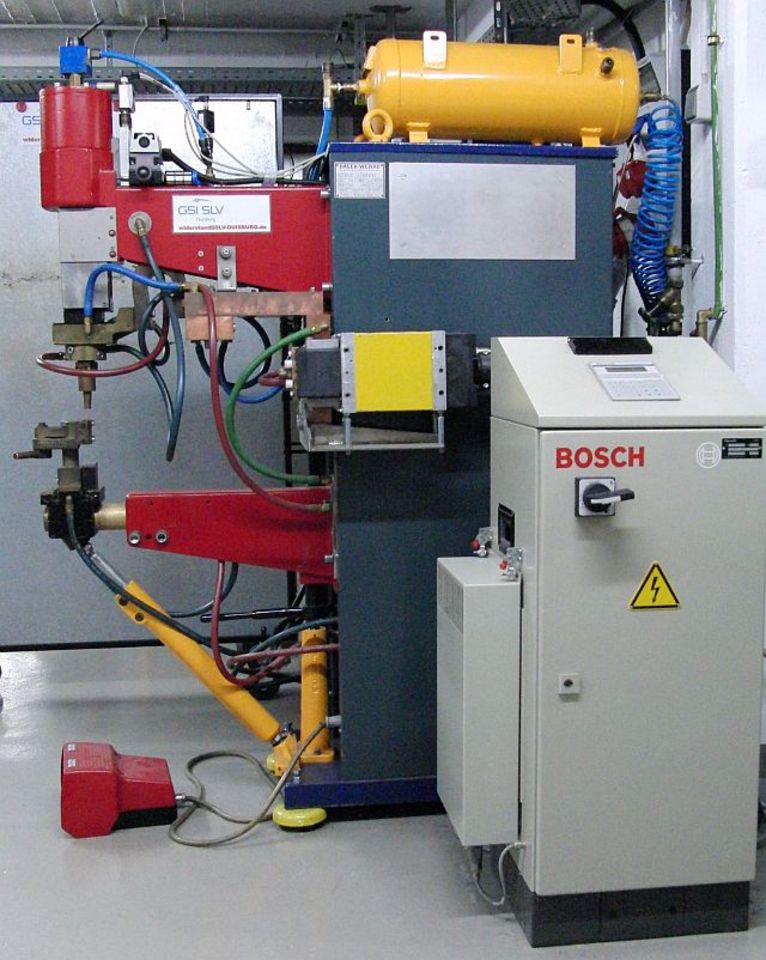

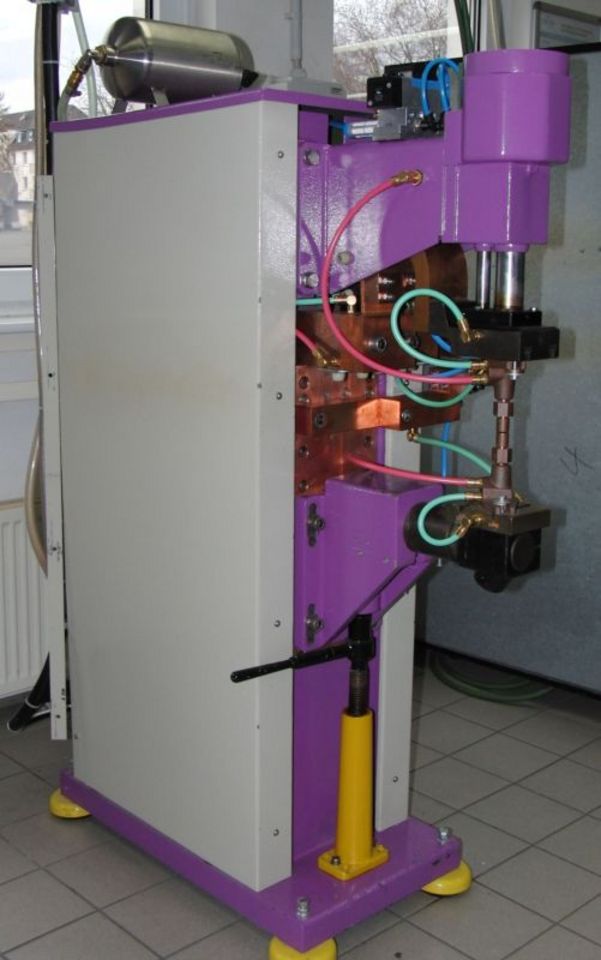

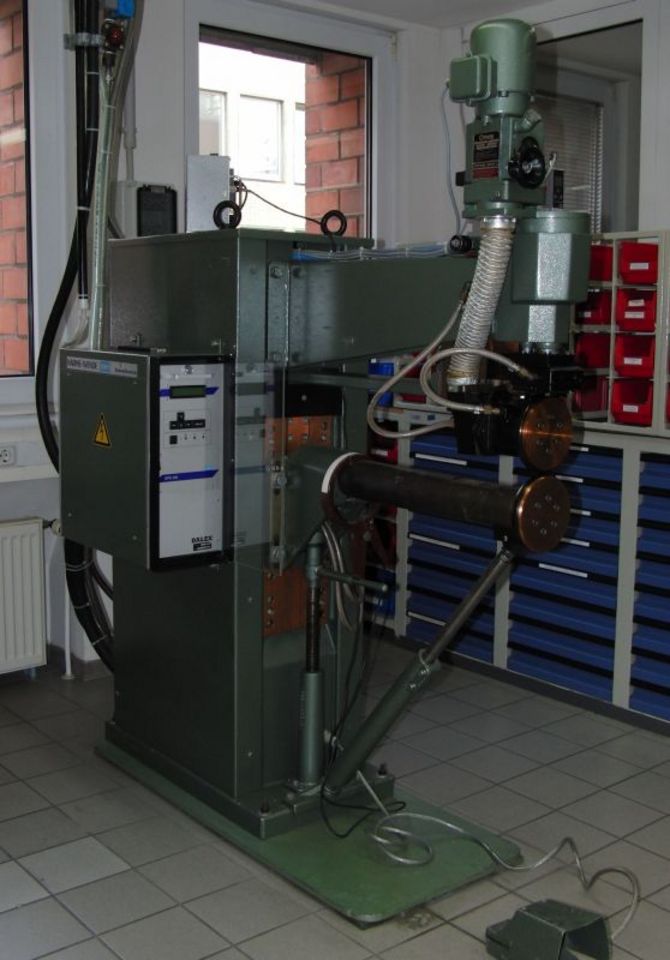

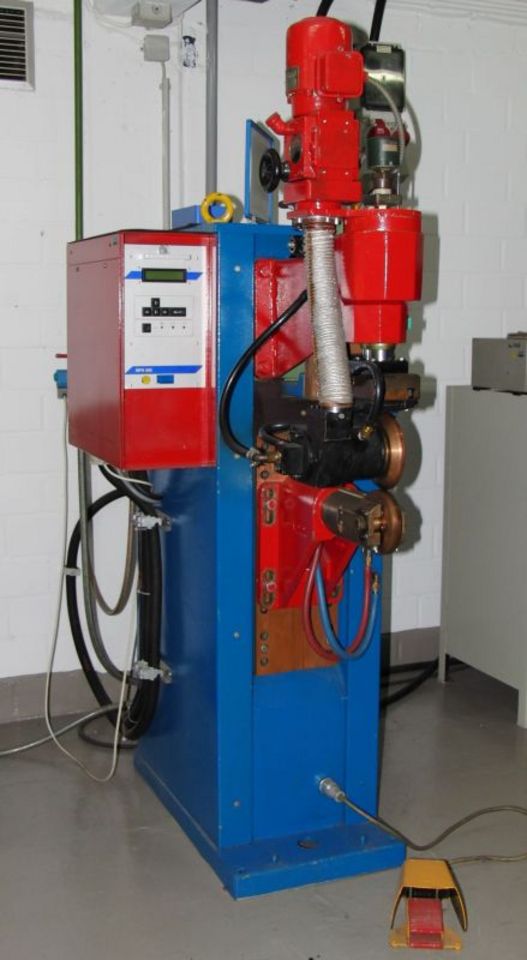

PMS11 AC/DC
Mittelgroße Punkt-/Buckelschweißmaschine mit der Möglichkeit zur Umschaltung der Stromart: wahlweise AC 50Hz (Steuerung Harms+Wende) oder Gleichstrom über Inverter 1kHz (BOSCH).
Fmax = 6kN
Ikmax = 20/30kA
Besonderheiten:
- Relativ große Ausladung
- "weiches" mechanisches Verhalten
- Druckausgleichsbehälter
- Schnelle Umrüstung zwischen AC und DC
- Relativ einfach umrüstbar für spezielle Buckelschweißaufgaben,
z.B. auch Bolzenschweißen

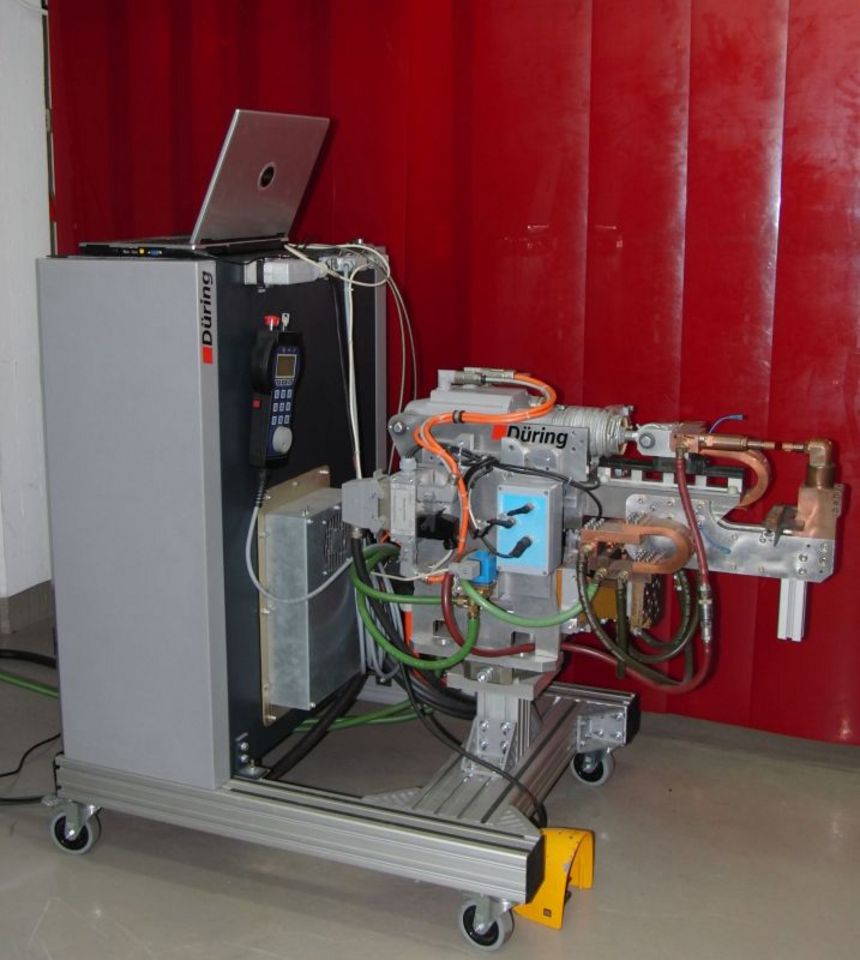

DÜRING C
Roboterschweißzange "C-Zange" der Fa. DÜRING mit servomotorischem Antrieb "Panther" und Inverter-Stromquelle MF-DC 1kHz der Fa. HARMS+WENDE mit Regel- und Überwachungsfunktionen.
Fmax = 8 kN
IKmax = 25 KA
Besonderheiten:
- Kraftänderung während Schweißung möglich
- Adaptive Regelung IQR zuschaltbar
- Überwachung PQS und Inspektoren/Hüllkurve möglich

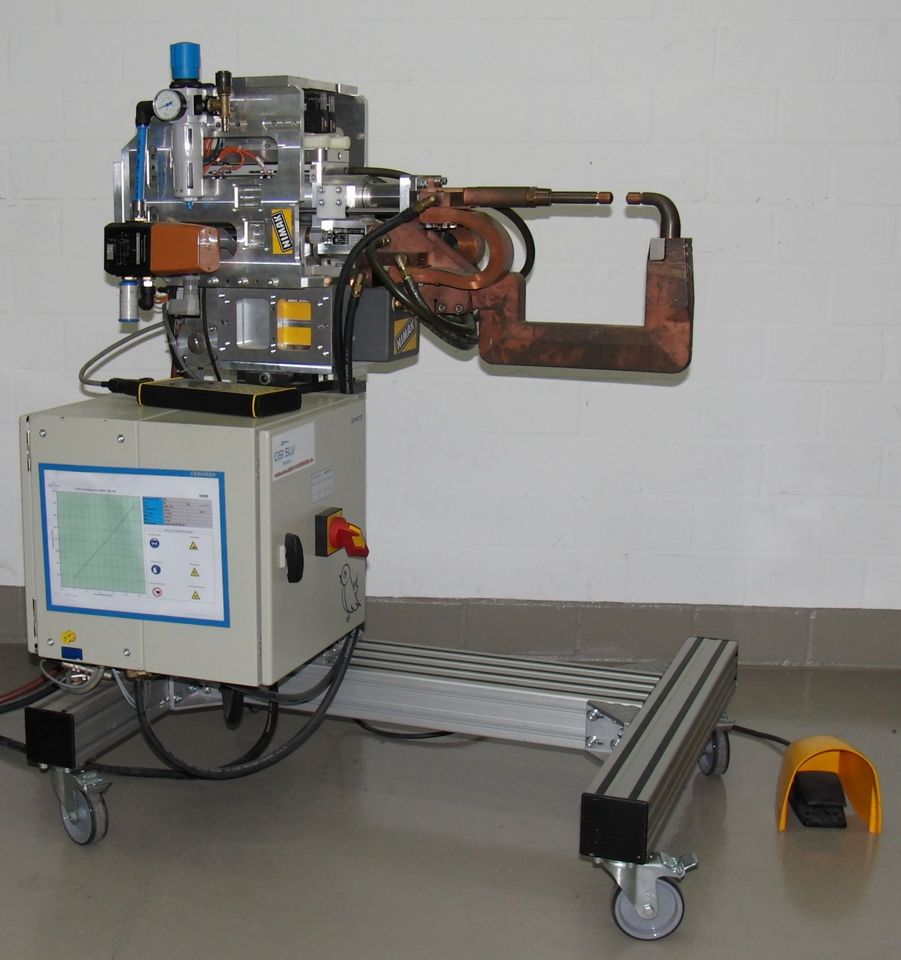

NIMAK C
Roboterschweißzange "C-Zange" der Fa. NIMAK mit pneumatischer Krafterzeugung und Inverter-Stromquelle MF-DC 1kHz der Fa. MATUSCHEK mit Regel- und Überwachungsfunktionen.
Fmax = 3,5 kN
IKmax = 15 KA
Besonderheiten:
- Adaptive Regelung MAS zuschaltbar
- sehr flexible Programmgestaltung
- Programme mit kombinierten Regel-/Einstellmodi möglich
- Proportionalegelventil für Krafteinstellung

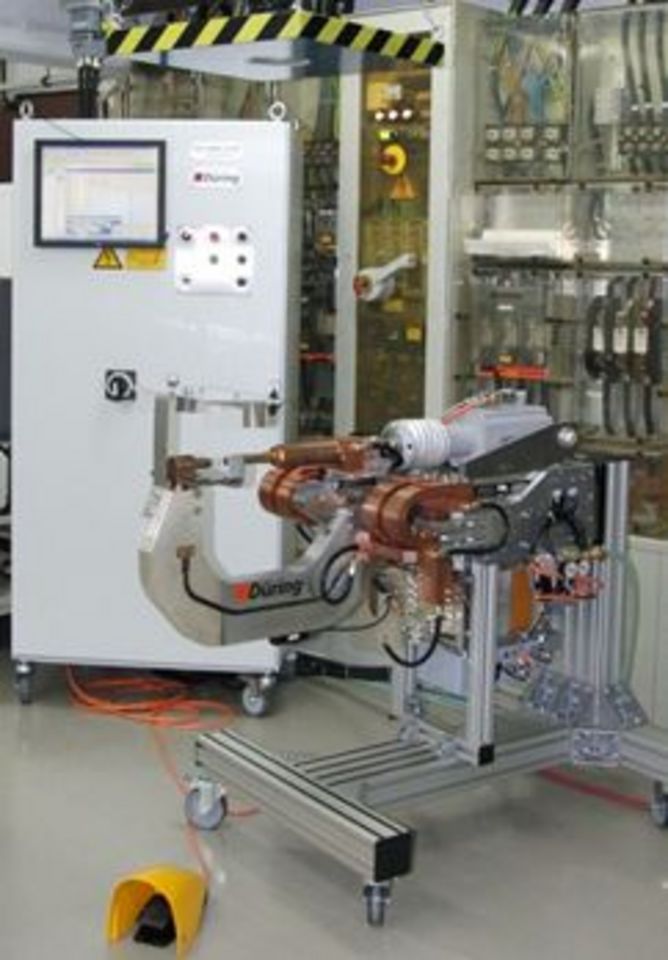

DÜRING C "Al"
Roboterschweißzange "C-Zange" der Fa. DÜRING mit servomotorischem Antrieb und leistungsstarker Inverter-Stromquelle MF-DC 1kHz der Fa. HARMS+WENDE mit Regel- und Überwachungsfunktionen sowie Spezialmodus "Alu-Mode".
Fmax = 8kN
IKmax = 60 KA
Besonderheiten:
- Kraftänderung während Schweißung möglich
- Alumode für Aluminiumschweißungen zuschaltbar
- Adaptive Regelung IQR zuschaltbar
- Überwachung PQS und Inspektoren/Hüllkurve möglich
ARO X

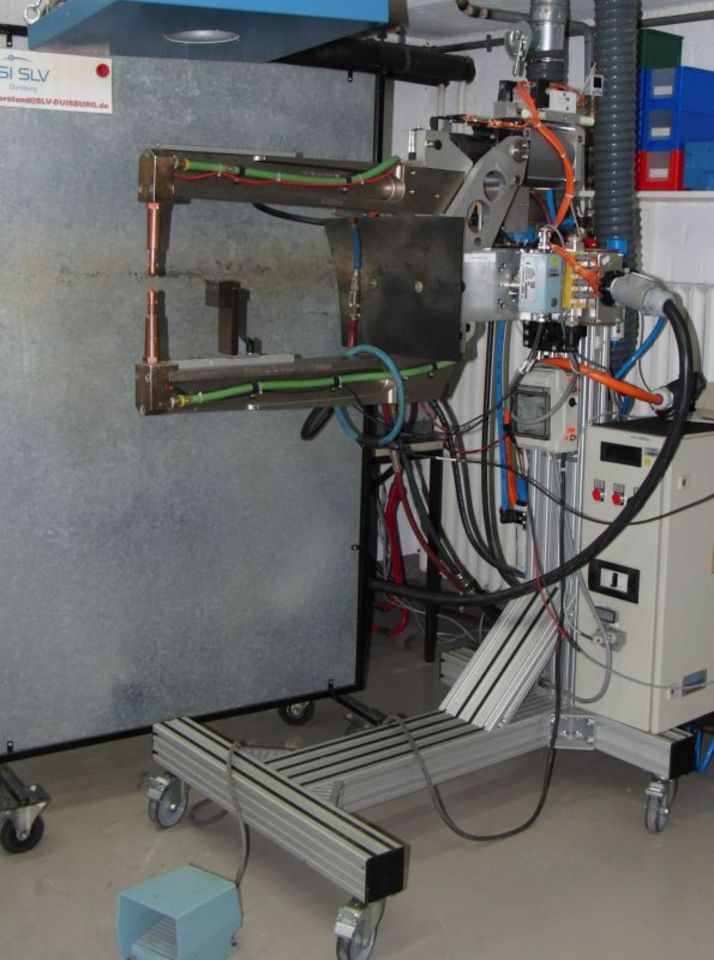

Roboterschweißzange "X-Zange" der Fa. ARO mit pneumatischer Krafterzeugung und Inverter-Stromquelle MF-DC 1kHz der Fa. HARMS+WENDE.
Fmax = 5kN
IKmax = 25 KA
Besonderheiten:
- unsere Referenzzange für die Untersuchung von adaptiven Regelungen
- einfacher Wechsel auf andere Steuerungen vorbereitet
- Messtechnik Kraftverlauf, Spannungsmessung etc. vorbereitet
- wahlweise auch Krafteinstellung über Proportionalventil
- Elektrodefräser vorbereitet
NIMAK X

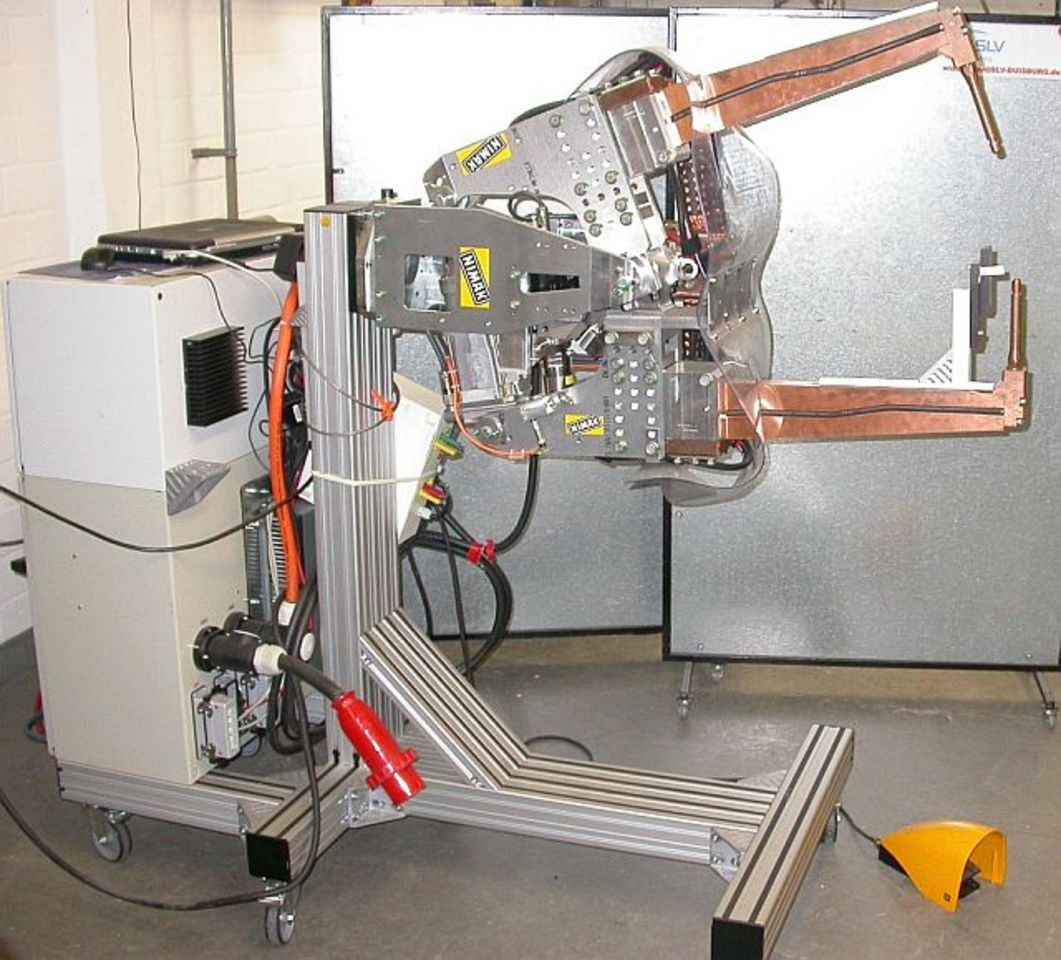

Roboterschweißzange "X-Zange" der Fa. NIMAK mit servomotorischem Antrieb und Inventar-Stromquelle MF-DC 1kHz der Fa. HARMS+WENDE mit Regel- und Überwachungsfunktionen.
Fmax = 5kN
IKmax = 25 KA
Besonderheiten:
- große Ausladung
- Adaptive Regelung IQR zuschaltbar
- Überwachung PQS und Inspektoren/Hüllkurve möglich
- Elektrodenfräser vorbereitet

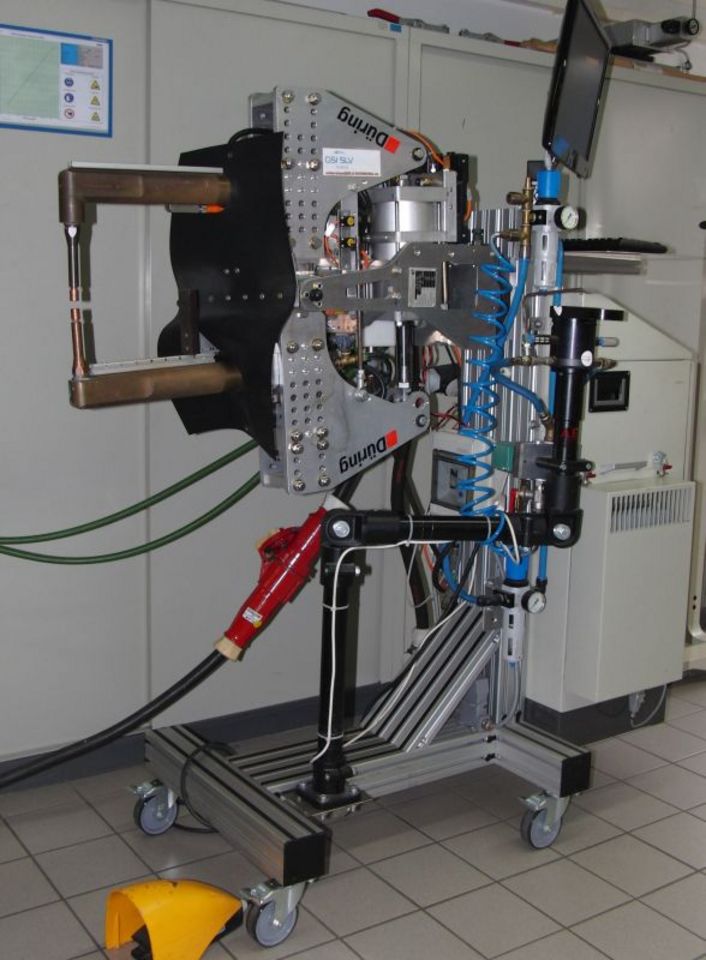

DÜRING X
Roboterschweißzange "X-Zange" der Fa. DÜRING mit pneumatischer Krafterzeugung und Inverter-Stromquelle MF-DC 1kHz der Fa. BOSCH mit Regel- und Überwachungsfunktionen.
Fmax = 5,5 kN
IKmax = 26 KA
Besonderheiten:
- Adaptive Regelung UIR zuschaltbar
- wahlweise Proportionalegelventil für Krafteinstellung
- Elektrodenfräser vorbereitet (angebaut)

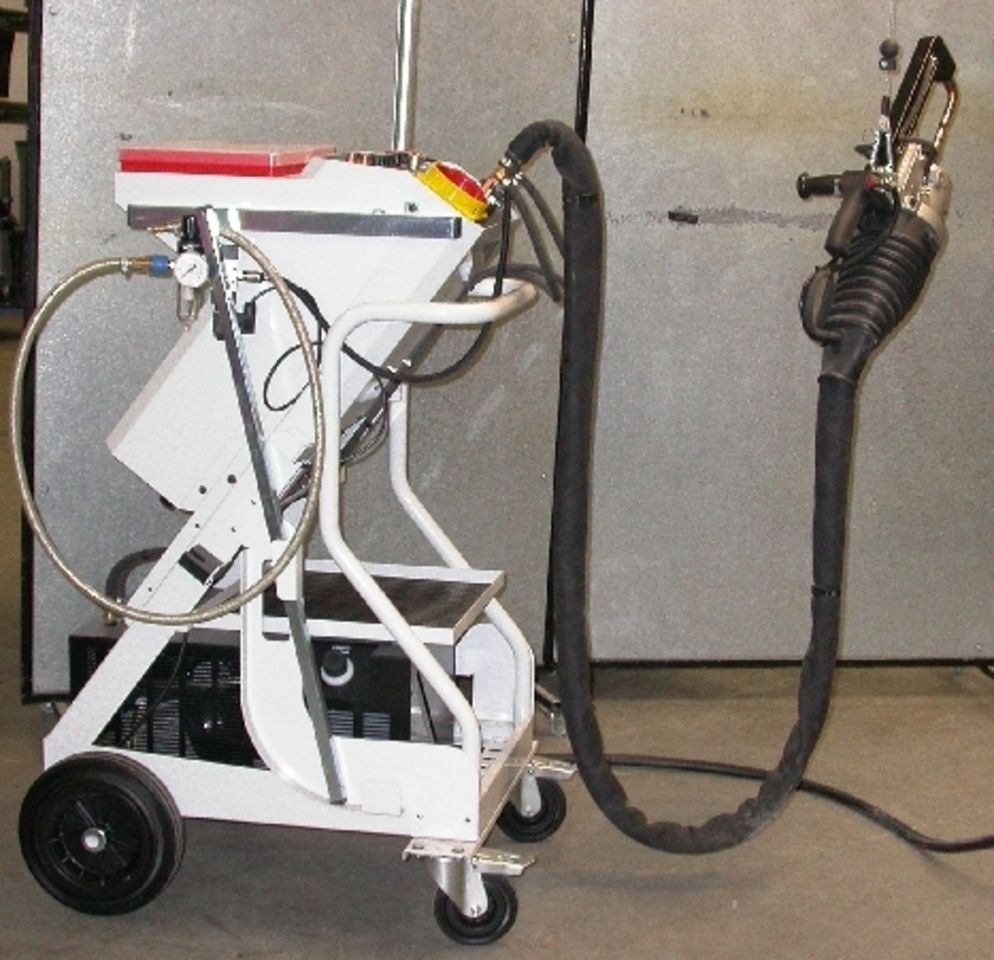

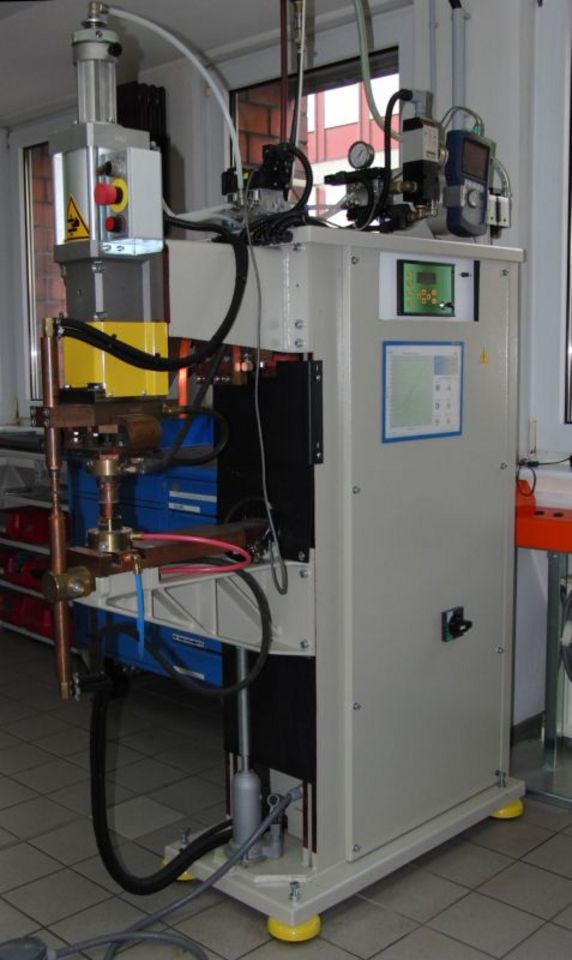

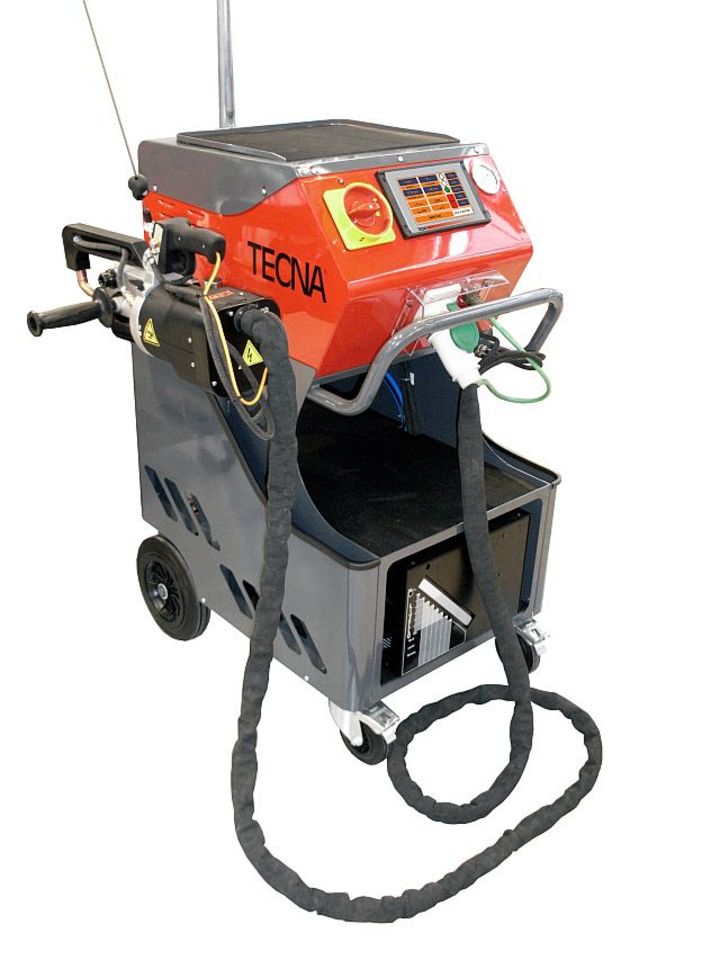

TECNA
Von der italienischen Fa. TECNA haben wir zwei Anlagen: eine Kabelzangen- und eine Trafozangenanlage. Als Zubehör können wir hier bei der Kabelzangenanlage einen Stoßpunkter, u.A. mit der Möglichkeit Ausbeulsterne anzuschweißen, anschließen.
Beide Anlagen sind hinsichtlich der max. erreichbaren Kraft mit ca. 4,5kN relativ stark.
Einfach austauschbare Zangenbügel in verschiedenen Größen ermöglichen einen vielfältigen Einsatz beider Anlagen.

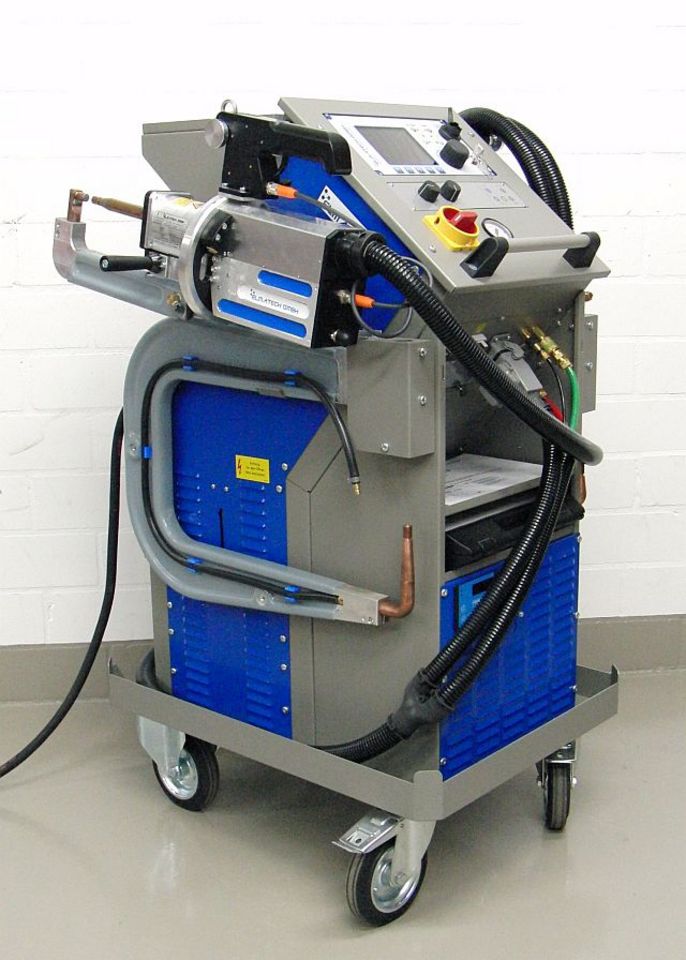

ELMATECH
Die Fa. Elmatech kann im Bereich der Reparaturgeräte für sich behaupten, dass sie der Gerätetechnik einen deutlichen Schub in Richtung Anwenderfreundlichkeit versetzt hat. So sind die Geräte MIDISPOT VISION mit einer Parameterautomatik ausgestattet, die die Anwahl spezieller Parameter auf Grund von Messungen zu Beginn des Schweißprozesses selbsttätig vornimmt. Der Bediener benötigt damit kein tieferes Wissen über den Prozess mehr.
Wobei, schaden kann das sicher nicht...
In der hier vorliegenden Version verfügt die Anlage zusätzlich über einen Alu-Automatikmodus, mit dem Alubleche bis zu ca. 3mm Gesamtdicke geschweißt werden können. Dafür werden spezielle Elektrodenkappen verwendet.
GYS BP LCX
Die Fa. GYS aus Frankreich hat uns für Ausbildungszwecke und Versuche eine vielseitige Reparaturanlage zur Verfügung gestellt. Als "Kabelzangenanlage" können am im Gehäuse integrierten Trafo verschiedene Werkzeuge angeschlossen und ohne Installationsaufwand abwechselnd betrieben werden. Die Sekundärkabel sind erfreulich flexibel, wodurch die Handhabung der Zangen leicht fällt, auch wenn es eben eine Trafozange ist. Messungen der BG mit der SLV Duisburg zeigten, dass die EMF-Belastung trotz der Sekundärkabel ausreichend niedrig zu sein scheint.
Besonderheiten:
- verschiedene Einstellmodi, auch AUTOMATIK
- C-Zange
- X-Zange
- Stoßpunkter/Universalwerkzeug
- je nach Werkzeug und Armen bis c. 4,5kN und 13kA
- Inverteranlage (MF-DC)

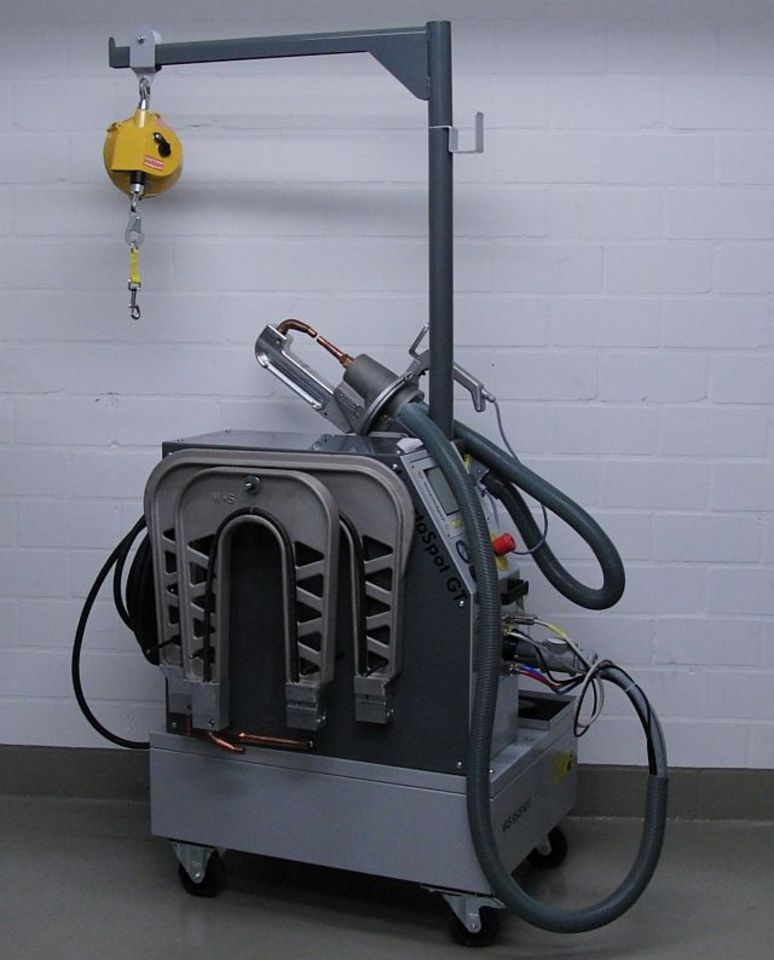

Wieländer+Schill
Die Reparaturanlage der Fa. Wieländer+Schill verfügt über eine Stromquelle mit 10kHz-Inverter. Neben dem Automatikmodus besteht hier auch die Möglichkeit, individuelle Stromprogramme verhältnismäßig einfach einzugeben.
Mehrere Zangenbügel unterschiedlicher Größe ermöglichen auch hier einen sehr vielgätigen Einsatz.

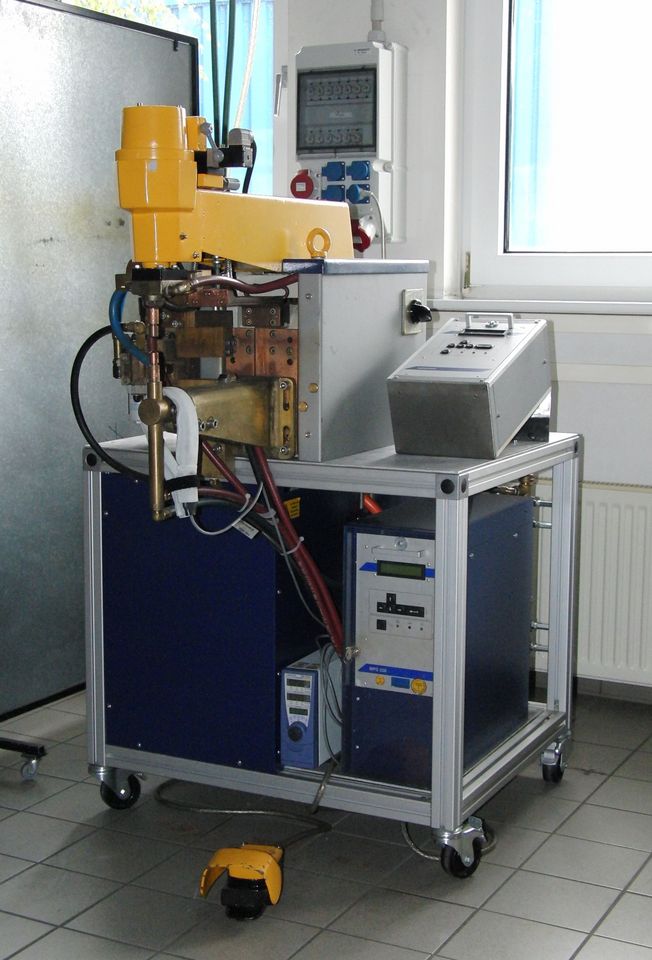

Stumpfschweißanlagen
MESSER PECO
Die meisten unserer Anlagen stammen von der ehemaligen Firma MESSER PECO, heute AMADA MIYACHI PECO.
Sowohl die Schweißköpfe als auch die verschiedenen Stromquellen weisen eine sehr hohe Qualität auf und sind Grundlage für die Erzielung einer optimalen Schweißqualität.
Die folgenden Stromquellenvarianten stehen bei uns zur Verfügung:
- Wechselstrom AC 50Hz
- Gleichstrom über 20 kHz Inverter
- transistorgeregelter Gleichstrom
- Kondensatorentldung

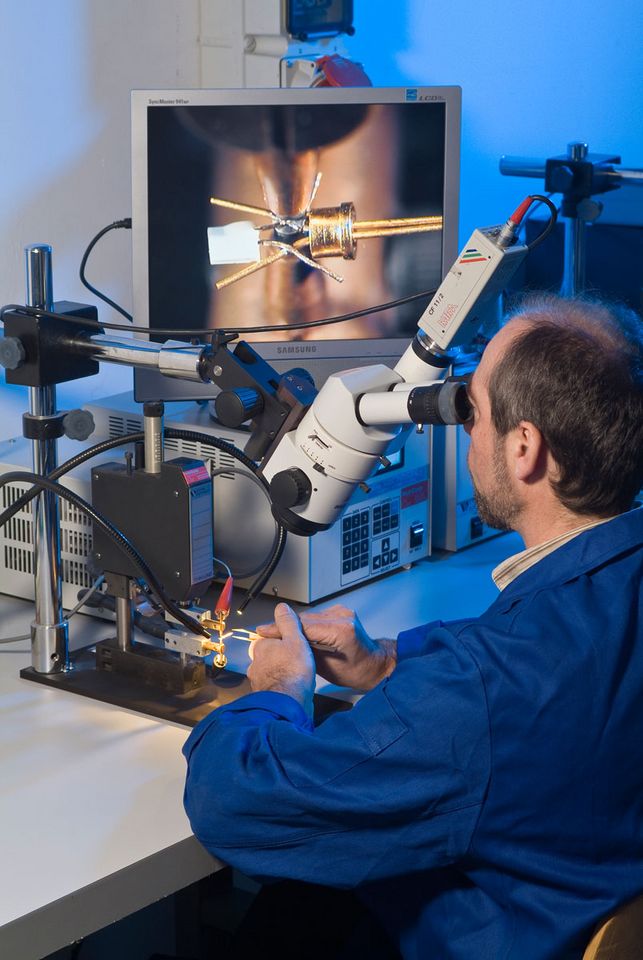

MIYACHI
Zwei Stromquellen mit Fußpedalbedienung und Federköpfen ermöglichen eine einfache Anpassung an verschiedenste Schweißaufgaben. Dabei stehen sowohl Köpfe für die direkte (zweiseitige) als auch für die "Serienschweißung" (einseitig) zur Auswahl. Letztere Variante kann z.B. vorteilhaft zum Herstellen von Batteriekontakten (Akkupacks) eingesetzt werden.
Die folgenden Stromquellenvarianten stehen bei uns zur Verfügung:
- Gleichstrom über 2 kHz Inverter
- Gleichstrom über 4 kHz Inverter
HARMS+WENDE
Eine universell anschließbare Stromquelle mit
- Gleichstrom über 10 kHz Inverter
ermöglicht eine sehr flexible Anpassung an die Schweißaufgabe. Unterschiedliche Regelungsarten sind anwählbar. In einem speziellen Betriebsmodus lässt sich auch die Stromform einer Kondensatorentladungsschweißung nachbilden.

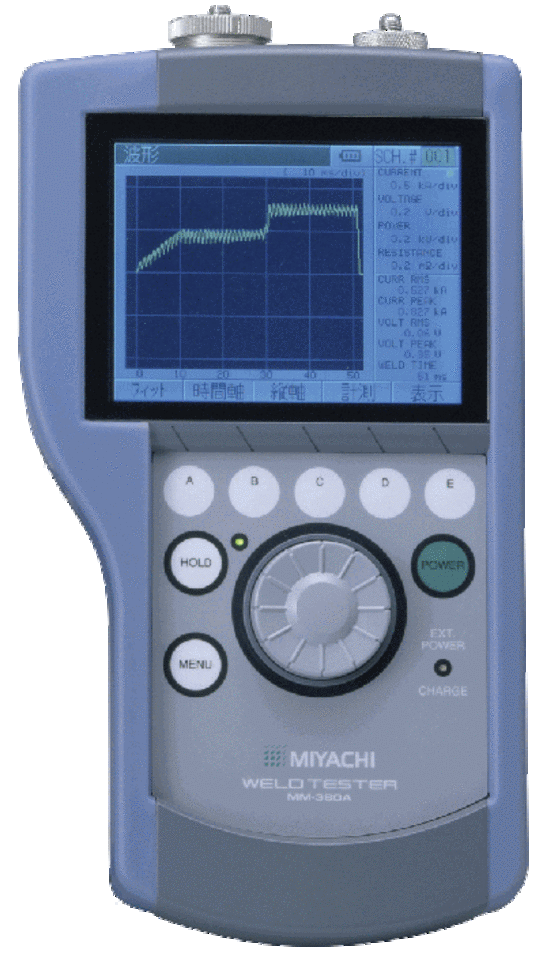

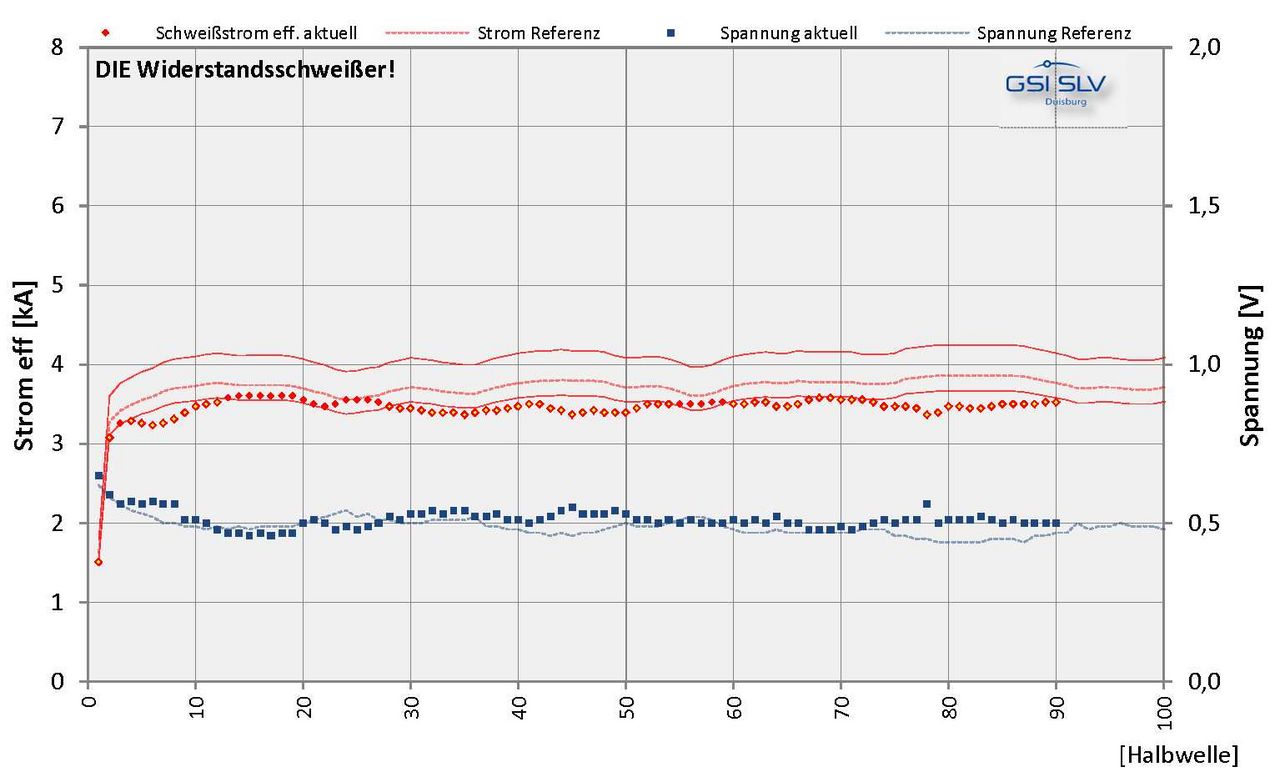

Strommessung
Verschiedene Messgeräte für unterschiedliche Anwendungsfälle. Mit Einzelwertdarstellung, Kurvenverlaufsanzeige und Überwachungsfunktionen.
Herstellerüberblick:
- MIYACHI
- TECNA
- MATUSCHEK
Je nach Gerät kann gemessen werden:
- Stomeffektivwert
- Stromspitzenwert
- Spannung
- Schweißzeit
- Kraft
- Weg
Besonderheiten, je nach Gerät:
- Toleranzüberwachung
- Speicherfuntionen
- Exportfunktionen
- Schnittstellen
- Auch Kraft- und Wegmessung während
des laufenden Prozesses möglich

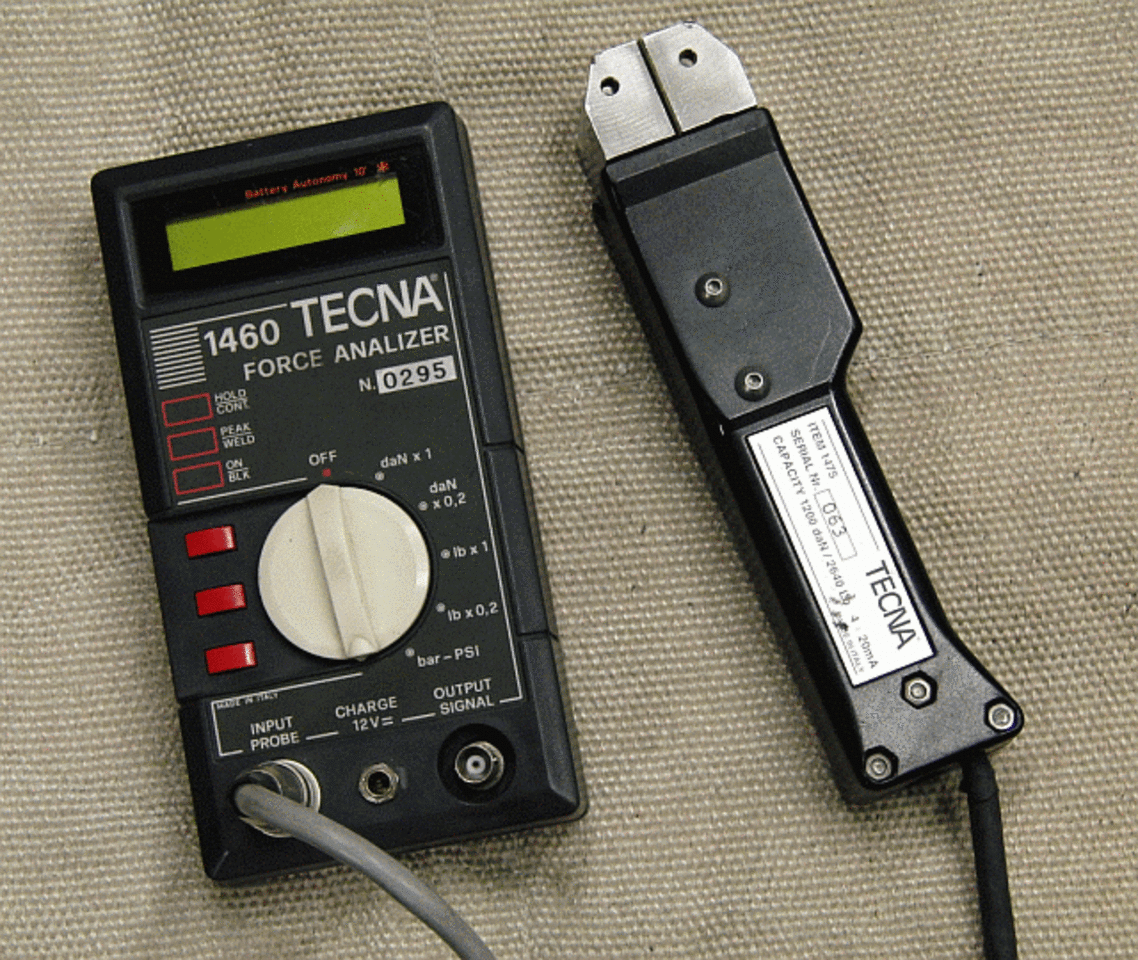

Kraftmessung
Neben Kombigeräten, bei denen die Kraftmessmöglichkeit in die Strommessgeräte integriert ist, verfügen wir über mehrere spezielle Kraftmessysteme, die z.T. in der Praxis einfacher einsetzbar sind. Diese haben z.B. auch Funktionen, mit denen sich die Vorhaltezeit einfach optimieren lässt.
Herstellerübersicht:
- KISTLER
- TECNA
- MIYACHI (Kombigerät)
- MATUSCHEK (Kombigerät)
Besonderheiten:
- z.T. isolierte Kraftmessköpfe
- DMS- oder Piezosysteme
- Kräfte (max. Bereiche) von 1 bis 60kN
- Optimierung der Vorhaltezeit
Neben diesen wirklich guten Geräten verfügen wir selbstverständlich auch zu Demonstrationszwecken über mehrere im Volksmund "Druckmessdosen" genannte Geräte (tatsächlich sind dies KRAFTmessdosen...).
Tatsächlich haben wir natürlich auch "echte" Druckmessgeräte, mit denen dann z.B. der Druck im Pneumatik- oder Hydraulikkreis gemessen werden kann. Wenn erforderlich auch während des Schweißprozesses.
Prozessüberwachung
Neben der Prozessregelung verfügen wir auch im Bereich der Prozessüberwachung über eine große Erfahrung. Selbstverständlich haben wir auch hier zahlreiche Geräte im Einsatz.
Beispiele:
- HARMS+WENDE PQS mobil
- HKS
- HIE QMOD
- KISTLER (diverse Sensoren und Monitore)
Diese Geräte eignen sich insbesondere, um in der laufenden Fertigung des Kunden Ausreißer festzustellen und zu analysieren. Aber nicht für alle Zwecke ist jedes Gerät sinnvoll einsetzbar.
Fragen Sie uns, testen Sie mit uns in Ihrer Fertigung und wir finden gemeinsam die für Sie optimale Lösung!

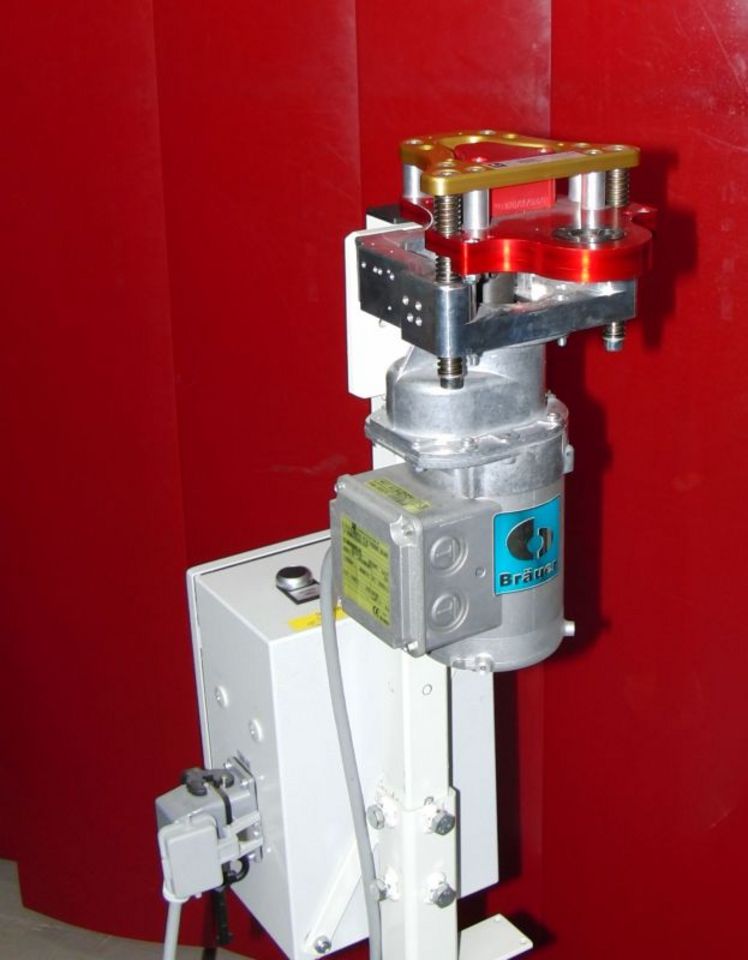

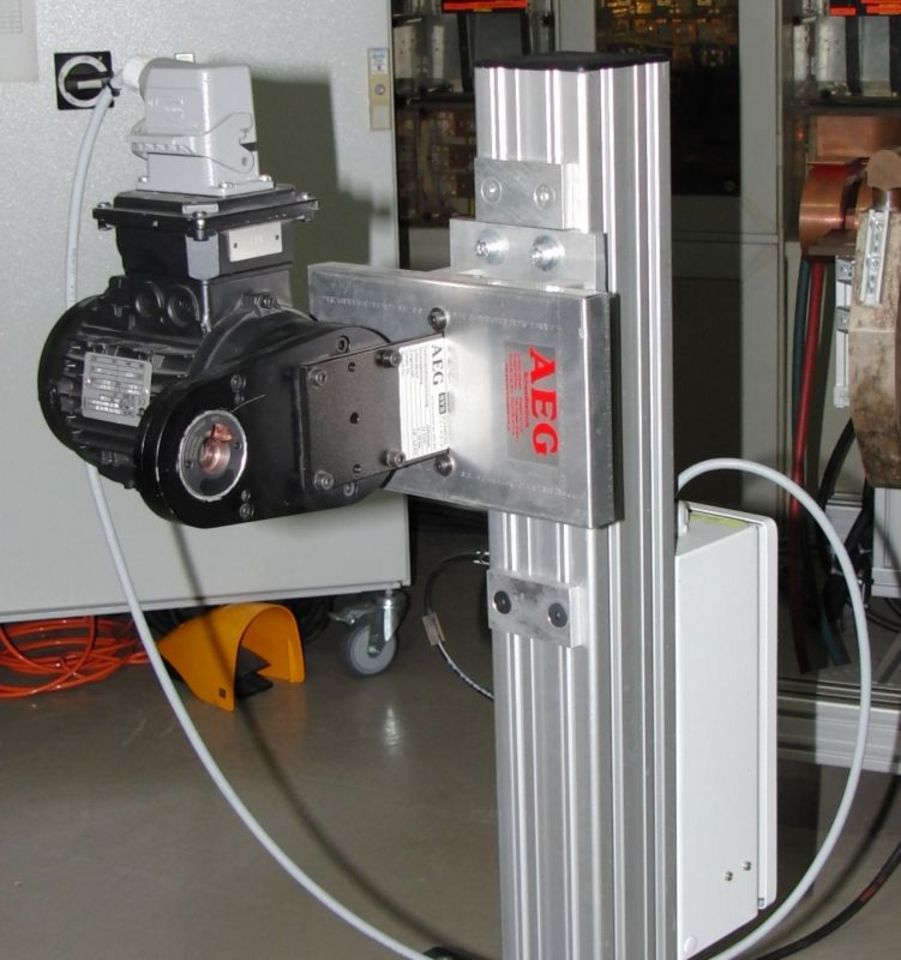

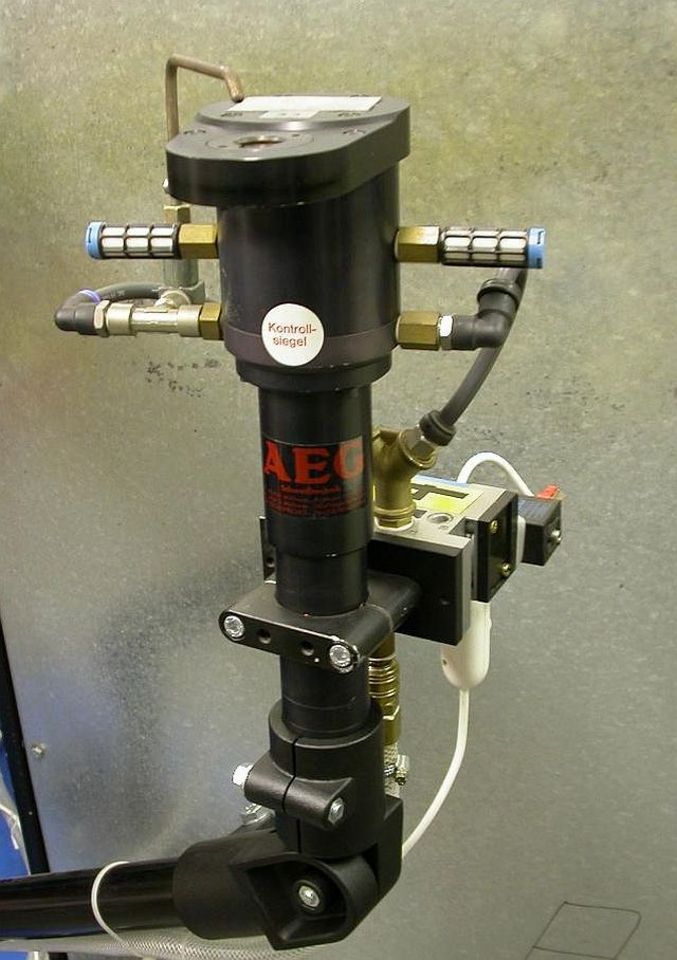

Fräser
Selbstverständlich verfügen wir auch über ein großes Repertoire an Geräten zur Nacharbeit der Elektroden. Die hauptsächlichen Fabrikate sind:
- SVS-Schweißtechnik (AEG)
- Bräuer
- Sinterleghe
Gerätearten:
- Stationäre/Einschwenkfräser pneumatisch
- Stationäre/Einschwenkfräser elektrisch
- Handfräser elektrisch
- Handfräser pneumatisch
- Handfräser Ratschenantrieb

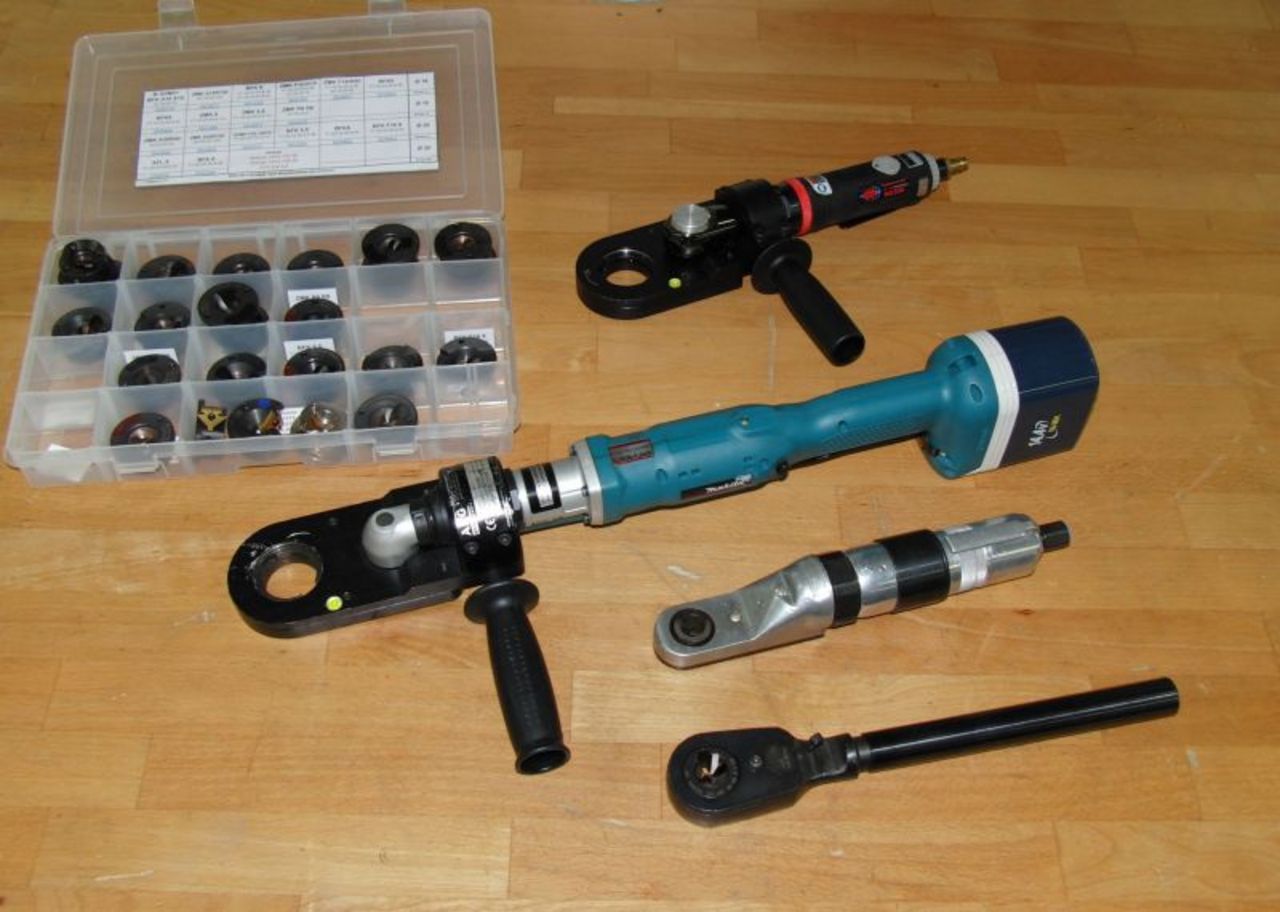

Um flexibel auf auch spezielle Anforderungen kurzfristig und spontan reagieren zu können, haben wir eine umfangreiche Palette verschiedener Fräsmessergeometrien vorrätig.
KISTLER
Die Fa. KISTLER aus der Schweiz fertigt hochentwickelte Geräte für die Kraft- und Dehnungsmessung. Dieses Gerät bietet die Möglichkeit, während des Schweißens Kurven (insbesondere Kraft und Weg) aufzuzeichnen und mit vorgegebenen Kriterien zu vergleichen. Hierzu werden Dehnungssensoren auf Piezo-Basis an der Anlage montiert, die über deren Aufbiegung auf die Kraft rückschließen lassen. Ziel ist für uns eine zuverlässige Qualitätsaussage für die Schweißung.
Wir versprechen uns hiervon gute Ergebnisse, insbesondere für Buckelschweißungen an Massivteilen.
EISELE
Die Fa. EISELE bietet ein großes Portfolio an Fittings und Schläuchen für die Medienversorgung. Für das Widerstandsschweißen sind dabei insbesondere die Druckluft- und Kühlwasserversorgung interessant.
Uns gefällt insbesondere die mehr oder weniger werkzeuglose Montage der Schläuche durch einfaches Einstecken in die eingeschraubten Fittings.
Einige unserer Anlagen haben wir kürzlich im Rahmen von Wartungsarbeiten und Umbauten auf diese Systeme umgestellt.
